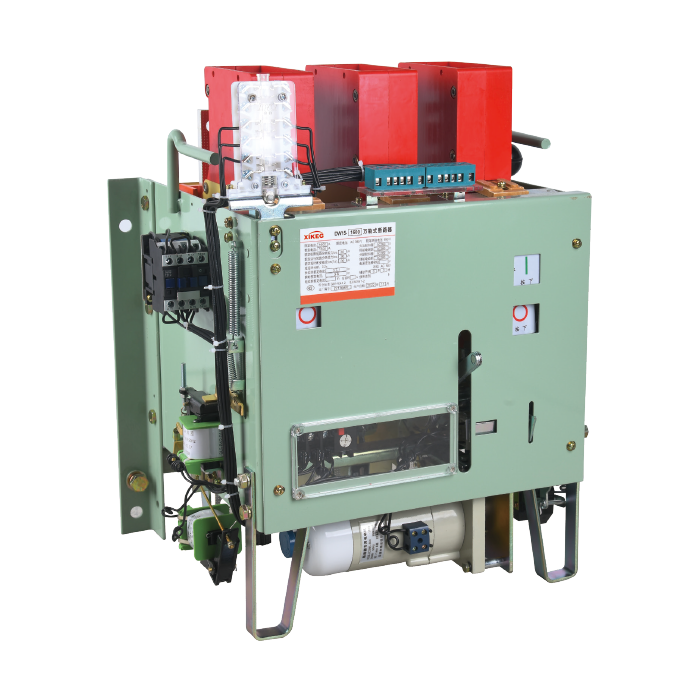

概述

DW15 系列萬能斷路器（以下簡稱斷路器），該斷路器主要用于交流 50Hz，其額定電流 100A~4000A，額定工作電壓 380V 至 1140V（其中額定電流 1000A~4000A 的額定工作電壓為 380V）的配電網絡中，用來分配電能、保護線路用電源設備免受過載、欠電壓和短路等故障的危害。殼架電流 630A 及以下的規格可用來保護電動機的過載、欠電壓和短路。在正常條件下，斷路器可作為線路不頻繁轉換及電動機不頻繁起動之用。由于斷路器還具有三段保護特性，可以對電網作選擇性保護。對于抽屜式斷路器，由于主電路和二次回路采用了插接式結構，省略了固定式斷路器所需的隔離開關。具有一機二用特點，操作與維護方便，提高了配電系統的安全性、連續性和可靠性。

產品符合 GB14048.2、 GB14048.4 和 IEC60947-2，IEC60947-4 標準。

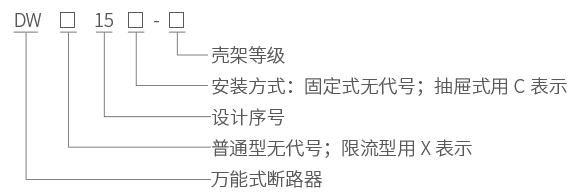

型號含義

使用環境條件

●溫度上限不超過 +40° C，下限不超過 -5℃，且 24 小時平均溫度不超過 +35° C；

注 1：下限值為 -10° C 或 -25° C 的工作條件，在訂貨時用戶須向制造廠申明。

注 2：上限值超過 +40° C 或下限值低于 -25℃的工作條件用戶應向制造廠協商。

●安裝地點海拔高度不超過 2000m；

●大氣相對濕度在周圍空氣為 +40℃時不超過 50%，在較低溫度下可以有較高的相對濕度。對由于溫度變化偶爾產生的凝露應采取適當?shù)拇胧?/p>

●污染等級為：Ⅲ級；

●安裝類別：斷路器為 IV，輔助電路除欠電壓脫扣線圍，電源變壓器初級線圈與斷路器相同外其余為Ⅲ。

結構特征

DW15-630 型斷路器分固定式和抽屜式兩種，抽屜式由斷路器本體及抽屜座組成。斷路器為立體布置形式，觸頭系統、瞬時過電流脫扣器和左右側板安裝在一塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面，有“分”“合”指示擴手動斷開按鈕機構指示。左上方有分勵脫扣器，背部裝有欠電壓脫扣器與脫扣半軸相連，速飽和電流互感器或電流電壓變換器穿在母線上，欠電壓延時阻容裝置、熱繼電器或電子型脫扣器均分別裝在斷路器下方。

DW15-1000~4000 型斷路器也立體布量形式，由底架、側板、橫架組成框架，每相觸頭系統安裝在底架上，上面裝滅弧室。操作機構在斷路器右前方，通過主軸與觸頭系統相連。電去操作機構通過方軸與機構成體裝于斷路器下部，作為斷路器的儲能或直接閉合之用，儲能后的閉合由釋能電磁鐵承擔。在左側板上方裝有防回跳機構，以防止斷路器在斷開時彈跳。各種過電流脫扣器按不同要求裝在斷路器下方，欠電壓脫扣器、分勵脫扣器及電動操作控制部分裝在左側，其中欠電壓脫扣器、分勵脫扣器通過脫扣器與放大機構相連，以減少斷路器脫扣力。6 對輔助觸頭供用戶聯接二次回路用，面板上有顯示斷路器工作位置的指示牌“I" “o- 和“儲能”指示，還有供合閘及分閘用的按鈕“I" "O"（均按下）。DW15-1600 型斷路器附有手動操作手柄；DW15-2500、4000 型斷路器附有檢修的手動操作手柄（均可卸下）。

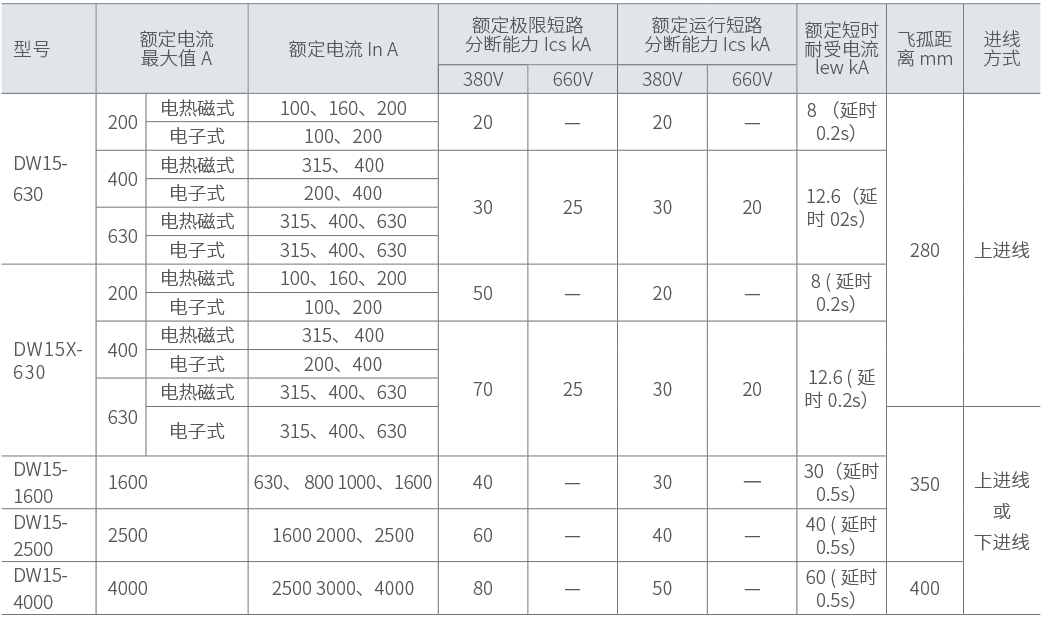

主要技術參數

過電流脫扣器電流整定值調節范圍及準確度

※ 只適用于 DW15-630 及以下的額定電流的斷路器。

注 1：動作電流整定上下的準確度對電子型脫扣器為 +10%；對熱一電磁型瞬時脫扣器為 +20%：

注 2：長延時脫扣器的返回電流值對保護電動機用的脫扣器為動作電流整定值的 100%，對配電用的脫扣器為動作電流整定值的 90%。

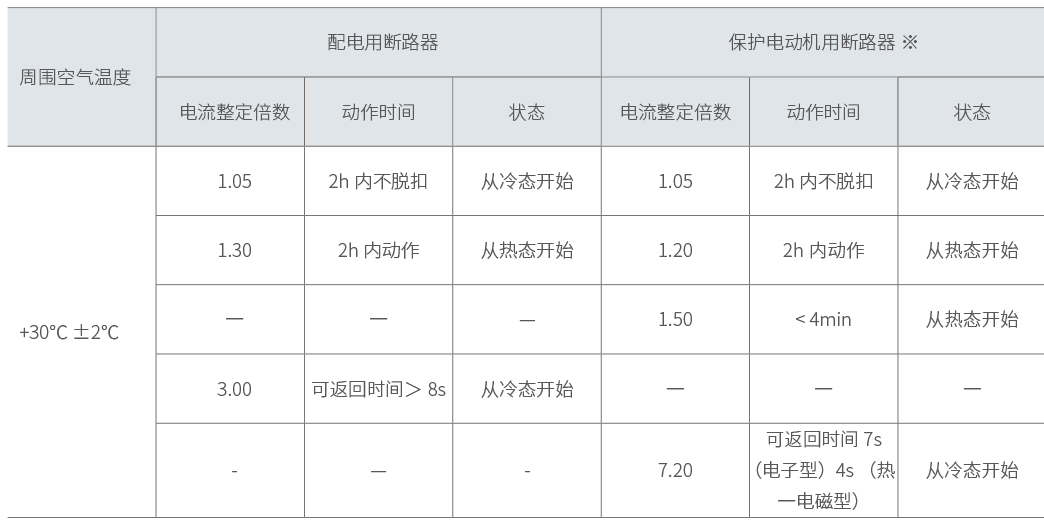

過電流脫扣器的反時限動作特性

※ 只適用于 DW15-630 及以下的額定電流的斷路器。

注：當三極達電流脫扣僅二極動作時，規定 2H 內脫扣最大電流應增加為 10%。

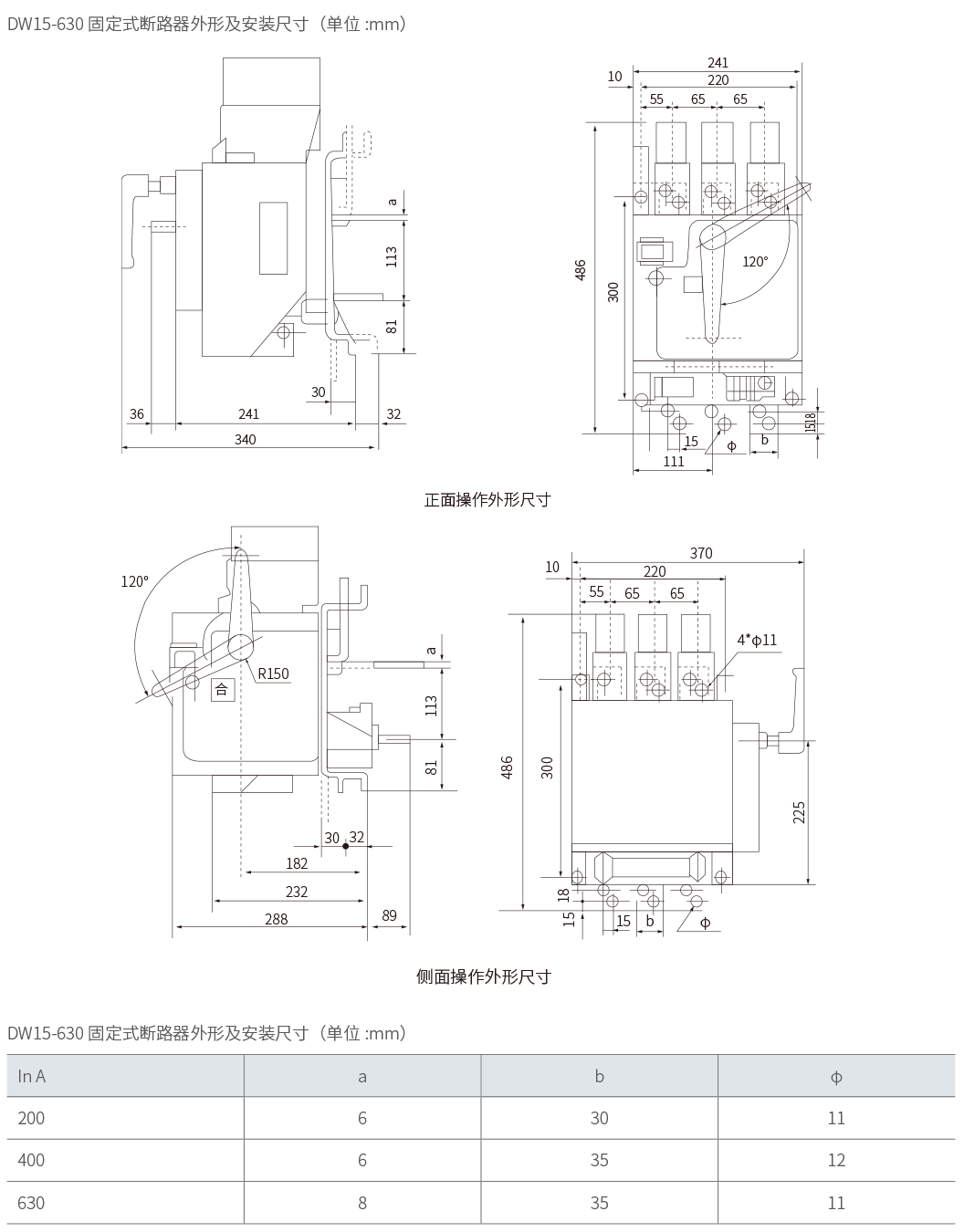

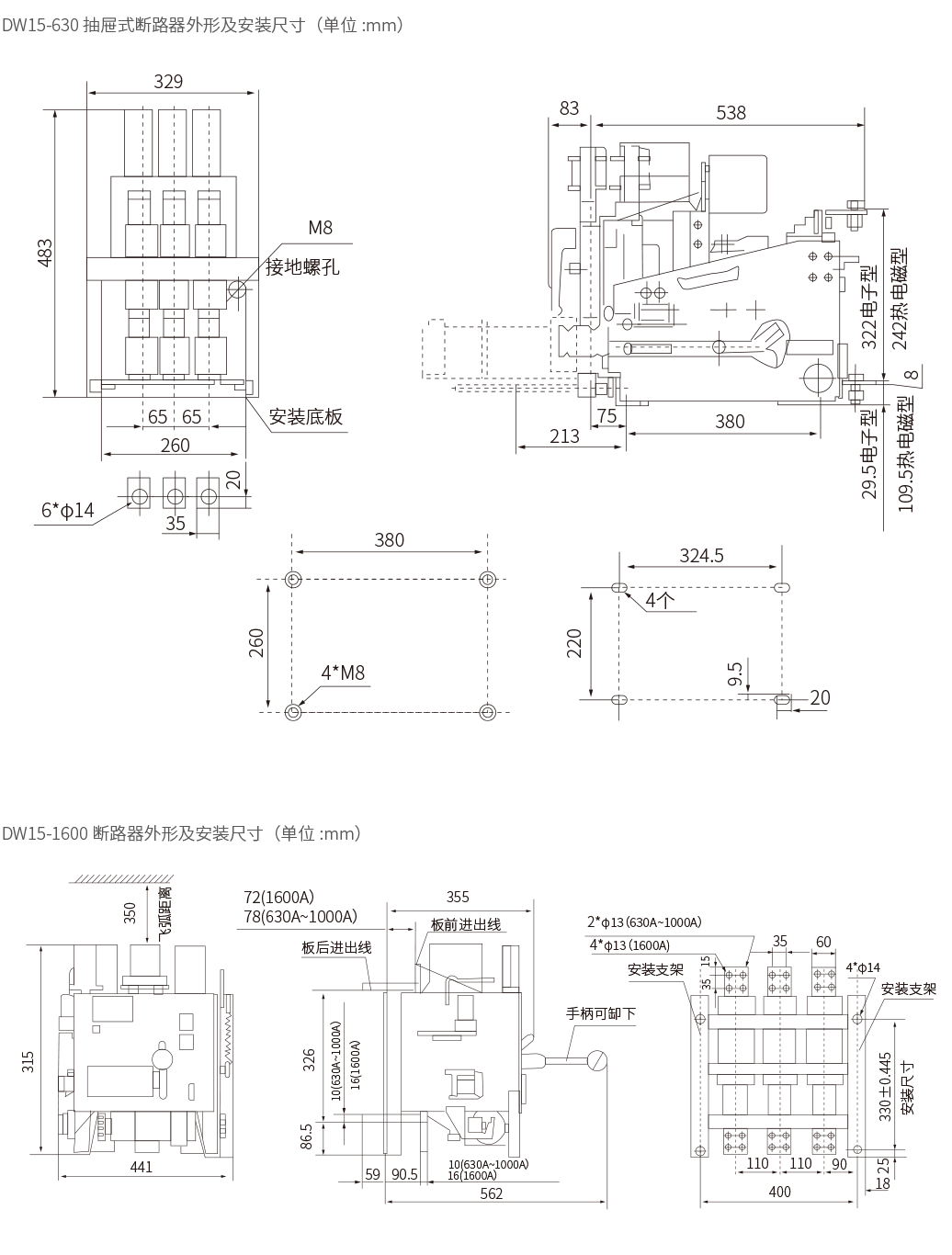

外形及安裝尺寸
